NST-200技术参数表
| 规格/型号（Model） | 单位（UNIT） | NST-200 | |
盘面直径 Table diameter | mm | ø200 | |
| 中心高度 Center height | mm | 160 | |
| 中心孔直径 Through-hole diameter | mm | 50H7 | |
| 工作台T型槽宽度 T-solt width of table | mm | 12H7 | |
| 导块宽度 Width of guide block | mm | 18h7 | |
| 伺服马达型号 (建议使用) Servo motor modle（Suggest） | 发那科 （FANUC） | - | aiF4/ßis8 |
| 三菱 （MITSUBISHI） | - | HF104 | |
| 减速比 Speed reduction ratio | - | 1:60 | |
| 最高回转数 Max.table speed | rpm | 50 | |
| 90°分度时间 Dividion time | sec. | 0.3 | |
| 最小设定单位 Min.increment | deg. | 0.001° | |
| 锁紧方式（油压） Clamping method(oil pressure) | Mpa | 3±0.5 | |
| 容许切削扭矩 Allowable cut torque | N·m | 300 | |
| 油压刹车扭矩 Oil pressure brake torque | N·m | 800 | |
| 分割精度 Lndexing arccuracy | sec. | ±10 | |
| 重复精度 Repeatability | sec. | 4 | |
| 最大工件载重 Max.workpiece load capacity | 立式 Vertical | kg | 120 |
| 卧式 Horizontal | kg | 260 | |
| 附尾座 With tailstock | kg | 220 | |
| 容许负荷 Allowable load | F | N | 20750 |
| F*L | N·m | 800 | |
| F*L | N·m | 1500 | |
| 产品质量(不含电机) Weight(motor excluded) | kg | 80 | |

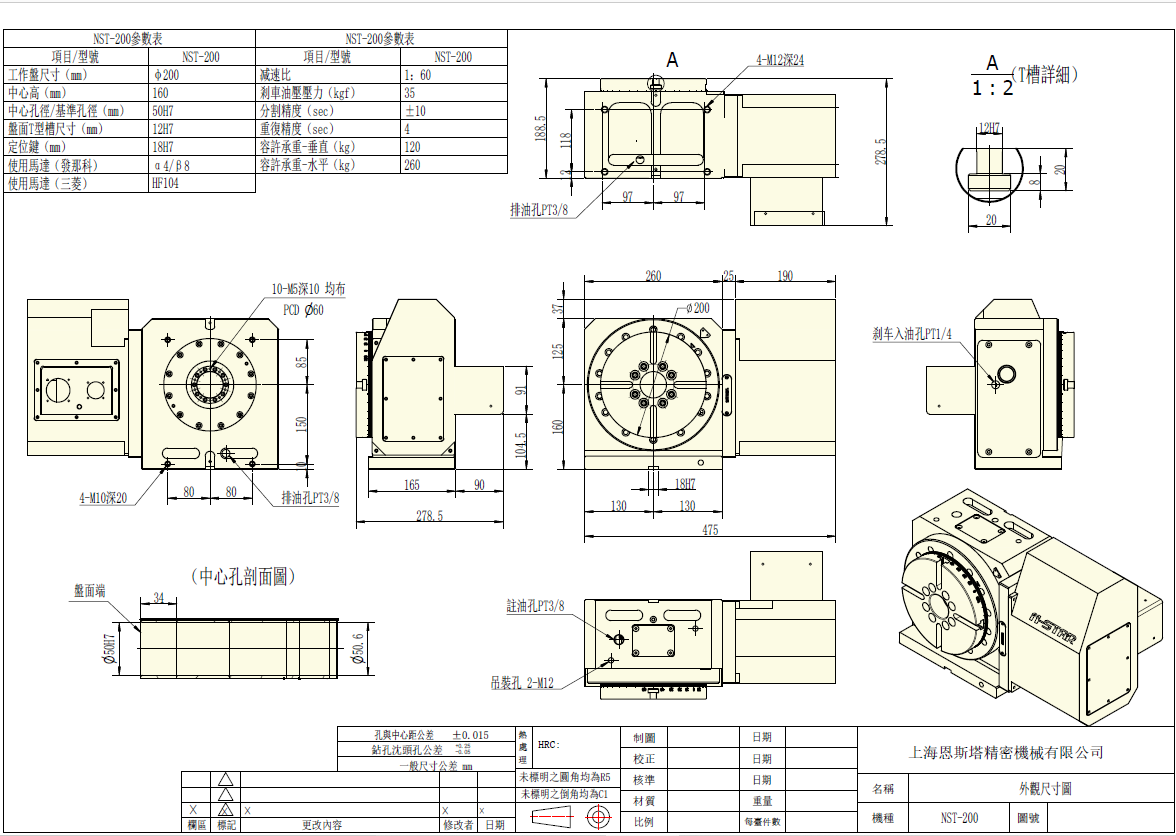

NST-200外形尺寸图
