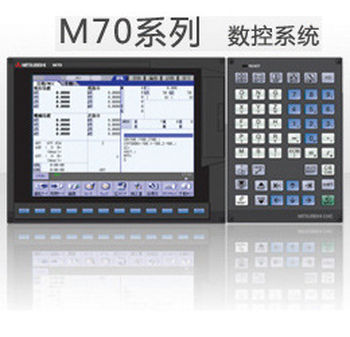

三菱系统在中国机床市场占有率非常高,而M70系统作为三菱的老一代系统,他的机床的转台如果需要拆除应该怎么办呢?
下面小编带大家了解一下M70系统如何拆除转台?
M70的转台拆除方法
在操作前定要关掉机床电源
严格按照说明书来拆线及修改参数
拆出机床钣金那头的转台动力线,信号线,气管拆除
转台小心的搬离机床
打开电器柜,将第4个伺服放大器(从左边开始)的CN1A端口的光纤拔下来(拔时稍微捏住接头右边突出来的卡位再拔,注意不要用力拔)
将第5个伺服放大器的CN1A端口的光纤线同时拔下
把第4个放大器拔下来的光纤线插到第5个放大器的CN1A的端口上
再将第4个驱动器的SW1旋钮开关指针(用小一点的螺丝刀),旋到3 (之前为4)。“将上 面的黑色盖子打开即可看到”
检杏光纤线有否插好,SW1的幵关足否有设置好
开机后会出现报警,不用理会,先把参数设完成
打开机床电源启动,不用打开急停
选择功能键"MAINTE",选择“参数”,输入密码“M-P-shift-R-O-shift-R”,按确定
选择“参数编号”,输入参数号“1002”,按确定,输入“3”(之前为4)按确定
选择“参数编号”,输入参数号“3031”,按确定,输入“1003”(之前为1004)按确定
重新确认一遍,无误,重新启动机床
用手轮移动一下三轴打无异常,主轴做一下定位
无异常后才能加工
讲到这里,整个转台的拆除方法已经叙述完毕,整个机床的转台拆除方法简单易懂,但是也需要专业的人士进行操作。
