武汉华中系统的转台安装方法

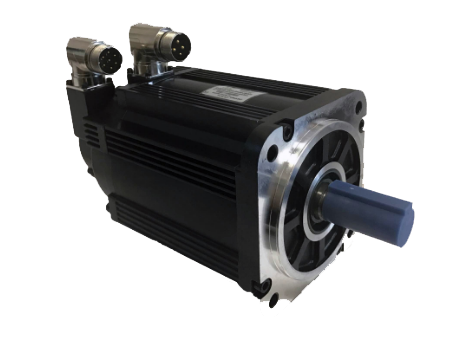

武汉华中电机

转台调试前注意事项

• 确定好转台航空插头与转台电机编码线插头和动力线插头是否匹配




• 确定好法兰盘、基座尺寸、转轴端键槽、整体总高等，避免电机无法装进，转台里面或出现装夹尺寸不到位现象




• 安装电机时尽量保持编码器和动力线插头方向朝上，避免渗入切削液造成电

机故障，同时建议对转台外壳底部开孔处理，便于切削液排除

转台接线

• 设备总线顺序

PROT0→MCP→C 轴→X 轴→Y 轴→Z 轴→A 轴→I/O 盒→PROT3

• 接四轴电机动力线

A 轴伺服驱动接的是三相220V 的电压，若接成380V 会击穿A 轴伺服驱动电

容，有时候造成爆炸现象，切记注意！

四轴参数配置

• 点击~设置~参数~PLC 开关~32 四轴有效，激活四轴功能




• 修改机床参数

结语：恩斯塔滚子凸轮转台亦提供除了主流数控系统外的华中数控系统，新代数控系统，安川数控系统的全套服务产品，为您解决后顾之忧。
